特點：(可作為大摸數減速機蝸桿專用加工機床）由于螺旋升角可調45°，可以加工任意頭數的蝸桿螺桿。
●1、機床由我公司自行研發設計、具有自主知識產權（擁有四項國家專利）；
●2、機床已廣泛應用于汽車、機床、減速機、化工機械、塑料機械、建筑機械等行業；
●3、機床 系統實現X、Z、C軸及銑刀動力軸、旋風頭回轉軸5軸3聯動控制；
●4、機床主軸伺服電機經精密伺服減速器，最大速比1：120；實現了主軸的精確定位與強力分度切削；
●5、刀具主軸轉速可任意調整，使加工不同直徑、材質得工件可選擇最佳的刀具切削速度
●6、蝸桿兩端鋒利毛刺在蝸桿銑制過程中可自動漸開線銑平，無需鉗工二次加工
●7、機床加工蝸桿精度最高可達7級(包括螺旋線、齒距、齒形所有參數)；
14:00:55
我在慢城等你 2016-3-4 14:00:55


   規格
型號
CYWW(外切式)
CYWN(內切式)
CYWW-R/L
CYWW40-8-50
CYWN-55
CYWN-80
CYWN-90
CYWN-120
切削電機功率
(2.2)3kw
2.2(3)kw
2.2kw
2.2(3) kw
3 KW
4（5.5） kw
切削電機轉速
1400r/min
1400r/min
2800/min
1400r/min
1400r/min
1400r/min
切削速度
100-450m/min
100-450m/min
100-450m/min
100-450m/min
100-450m/min
100-450m/min
加工工件螺旋角
0°～40°
0°～15°
0°～15°
0°～19°
0°～15°

刀具形式
1、焊接硬質合金盤銑刀（12-20齒）
1、焊接硬質合金刀頭
2、機夾式盤銑刀（3面可轉位硬質合金涂層刀片）外切式12-20齒/內切式4-10-齒
加工規格及形式

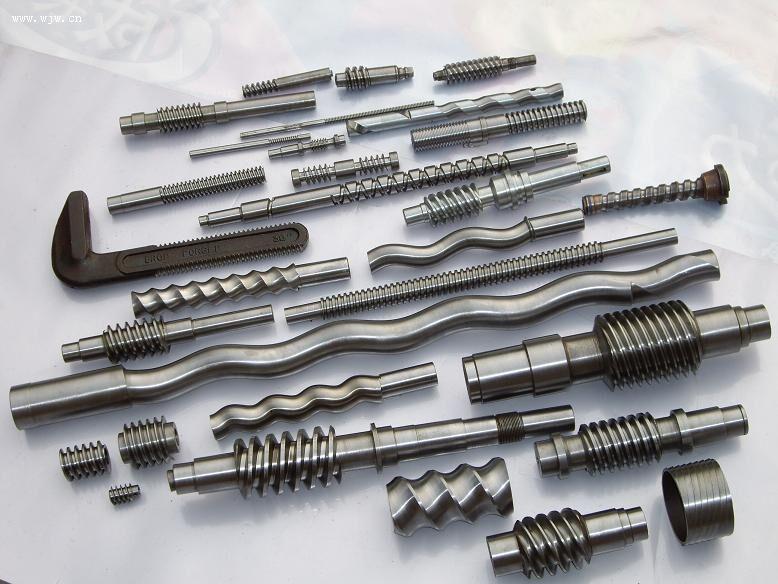

外螺紋、內螺紋、球面、皮帶槽
加工工件直徑
Φ6㎜－Φ450㎜(外螺紋)；Φ22㎜－Φ400㎜(內螺紋)；Φ12㎜－Φ150㎜（球面）
最高表面粗糙度
0.8
最大加工蝸桿數
M＝8
配套車床
普通車床、數控車床、鏟齒車床、管螺紋車床、絲杠車床等機床任選。

附件
(1)根據工件尺寸定做焊接硬質合金銑刀盤或機夾刀（專利）
(2)多頭螺紋加工，可配備專用快速精密分頭器
(3)細長件加工，專用硬質合金跟刀架；專用削扁加長硬質合金頂尖


---
